Автор: GlobalFoundries сделала маленький шаг к масштабному производству квантовых платформ, включая процессоры. Впервые на обычной полупроводниковой линии её специалисты изготовили электронно-фотонный квантовый чип, сочетающий источник запутанных пар фотонов и блок управления этим источником. Сама электронная и квантовая схема была разработана учёными из трёх университетов США, появившись на свет после почти десяти лет кропотливой работы.

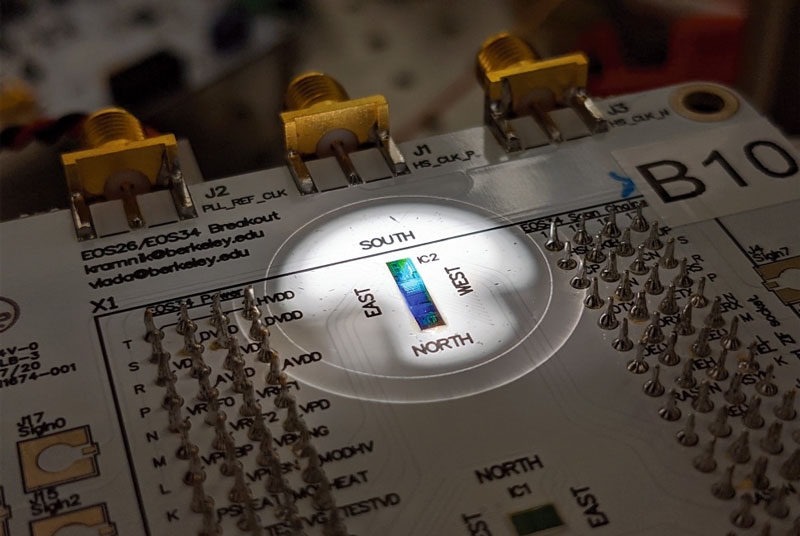

Интегрированное полупроводниковое решение со встроенным квантовым источником света разработали исследователи из Северо-Западного университета (Northwestern University), Бостонского университета (BU) и Калифорнийского университета в Беркли (UC Berkeley). Первый в своём роде кремниевый чип сочетает в себе компоненты, генерирующие квантовый свет (фотонику), с классическими электронными схемами управления — и всё это на площади всего один на один миллиметр. Таким образом, чип не только генерирует квантовый свет, но и имеет встроенную интеллектуальную электронную систему, обеспечивающую его стабильность.
Подобная фотонно-электронная интеграция позволяет одному чипу надёжно генерировать поток пар фотонов — базовых единиц, кодирующих квантовую информацию, необходимых для квантовой коммуникации, приёма и обработки света. Поскольку микросхема была изготовлена на коммерческой полупроводниковой фабрике компании GlobalFoundries, это свидетельствует о возможности её крупносерийного производства.
«Для квантовых экспериментов в лаборатории обычно требуется громоздкое оборудование и идеальные, чистые условия, — поясняют учёные. — Мы взяли большую часть этой управляющей электроники и поместили её в один чип. Теперь у нас есть чип со встроенным электронным управлением, который стабилизирует квантовый процесс в реальном времени. Это ключевой шаг на пути к созданию масштабируемых квантовых фотонных систем».
Открытие обещает привести к значительной трансформации квантовых вычислений, связи и датчиков. Современные решения для стабилизации квантовых состояний и управления ими требуют как особых условий — жёсткого экранирования и криогенных температур, — так и сложного оборудования, что затрудняет миниатюризацию и масштабирование. Незначительные изменения температуры, производственные дефекты и даже тепло, выделяемое самими компонентами квантовой схемы, могут полностью вывести из строя всю систему.
Базовый генератор запутанных пар фотонов учёные из Северо-Западного университета разработали и испытали ещё в 2006 году. Система работает на основе кольцевых резонаторов, в которые направляется сфокусированный пучок света. Резонаторы вытравливаются в кремнии, и, таким образом, их изготовление совместимо с КМОП-процессом, используемым для производства транзисторов и других компонентов чипа на той же подложке. При попадании концентрированного светового пучка в крошечные каналы соответствующей конструкции, вытравленные в кремнии, естественным образом генерируются пары фотонов. Эти пары неразрывно связаны и могут служить кубитами.

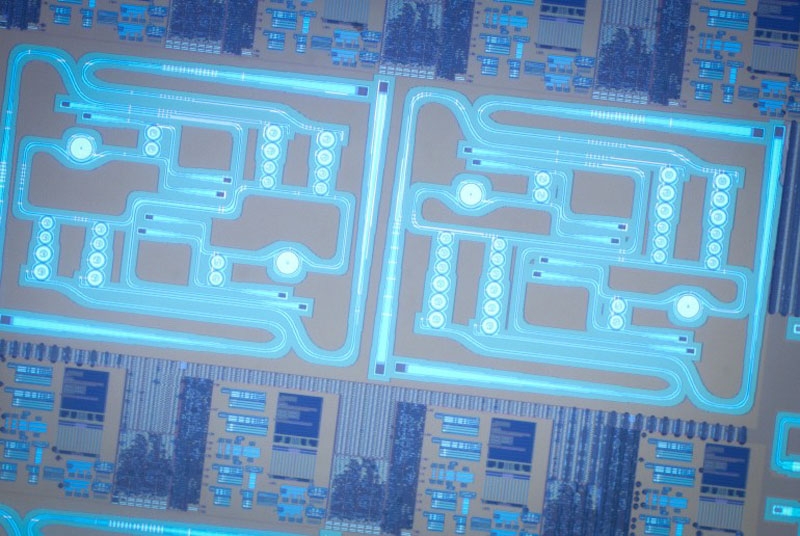

В новом исследовании команда учёных интегрировала крошечные кольцевые каналы, каждый из которых в несколько раз тоньше человеческого волоса, в кремниевый чип. Когда мощный лазер освещает эти каналы, называемые микрокольцевыми резонаторами, в них генерируются пары фотонов. Чтобы управлять светом, команда добавила фототоковые датчики, работающие как миниатюрные мониторы. Если источник света изменяет параметры из-за температурных колебаний или других помех (длину волны, интенсивность или фазу), датчики посылают сигнал на встроенный нагреватель, который возвращает источник фотонов в оптимальное состояние.
Поскольку для стабилизации чип использует встроенную систему обратной связи, его поведение остаётся предсказуемым несмотря на внешние воздействия и производственные отклонения, что крайне важно для масштабируемости. Это также позволяет обойтись без обилия внешнего оборудования.
Чтобы сложный квантовый чип можно было изготовить по стандартной КМОП-технологии, учёные применили продуманную стратегию проектирования: они встроили фотонные компоненты непосредственно в существующие структуры, которые уже используются на коммерческих фабриках для производства компьютерных чипов.
По мере роста масштабов и сложности квантово-фотонных систем такие интегрированные чипы могут стать основой для новых технологий — от защищённых сетей связи до передовых сенсоров и полноценной инфраструктуры квантовых вычислений.
«Квантовые вычисления, связь и датчики давно находятся на пути от концепции к реальности, — говорят авторы исследования. — Это небольшой, но важный шаг, потому что он показывает: мы можем создавать воспроизводимые, управляемые квантовые системы на коммерческих полупроводниковых заводах».
Непосредственно изготовление чипа стало возможным благодаря десятилетней работе GlobalFoundries по интеграции кремниевой фотоники в производство. В 2015 году компания начала сотрудничество со стартапом Ayar Labs, разработавшим технологии встраивания фотонных узлов в кремний.
